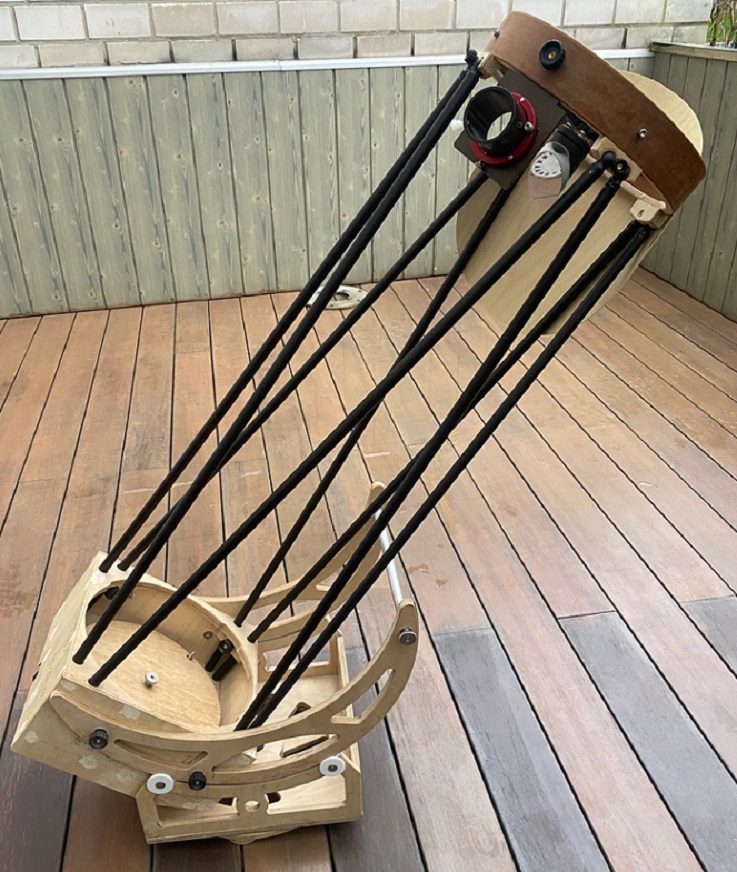

Entscheidend für die Konstruktion ist: Hauptspiegel: Durchmesser 254 mm, 25,4 mm dick; Gewicht:3210 gr. OAZ: Kineoptics HC 2, Gewicht: 195 gr. 2" Okular: Explore Scientific 30 mm, Gewicht 995 gr. Somit ist die Grundlage für die Balance des Gittertubus gegeben, der zuerst gebaut wird. |

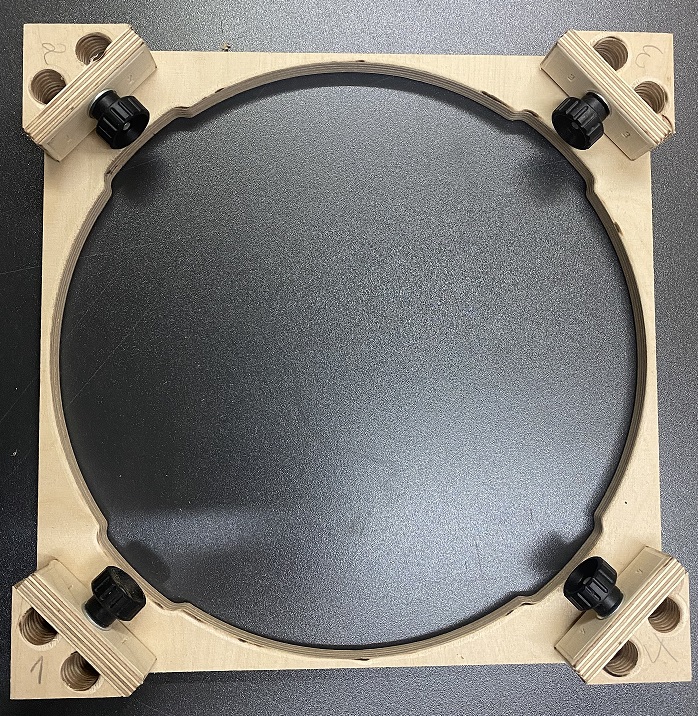

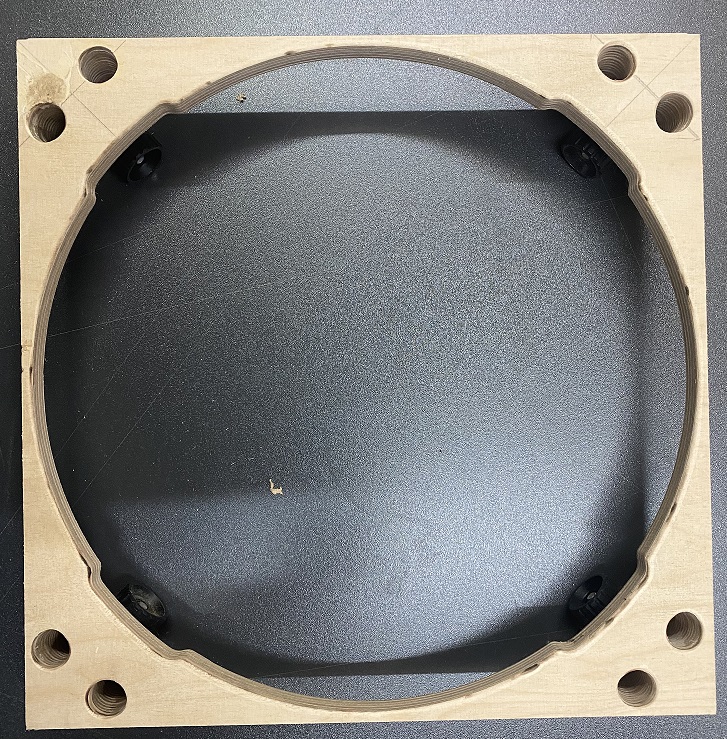

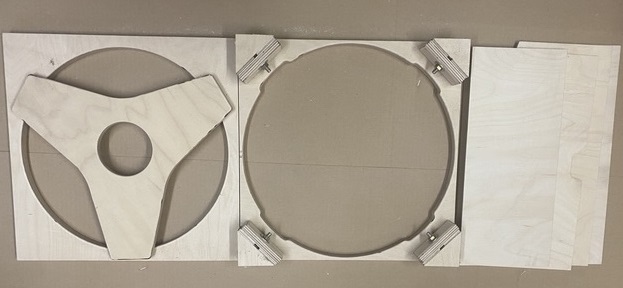

Der Spiegelkasten wird so gebaut das auch der Krüpax Hut hinein passt.
|

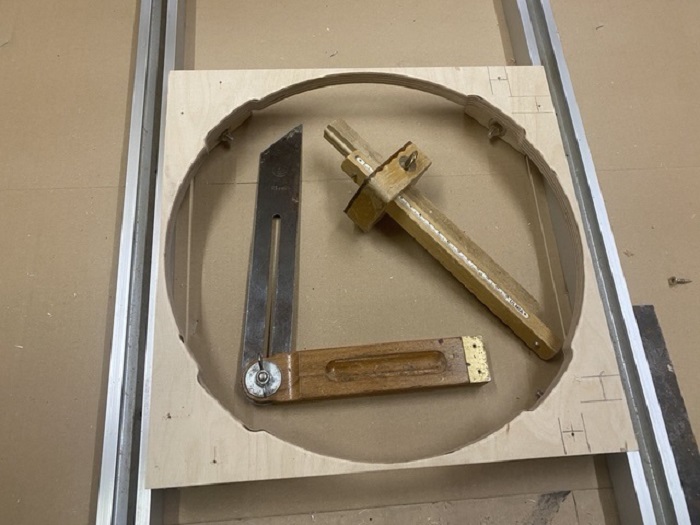

Anreissen der Bohrungen für die 16 mm Alurohre, mit entsprechender Schräge.
 |

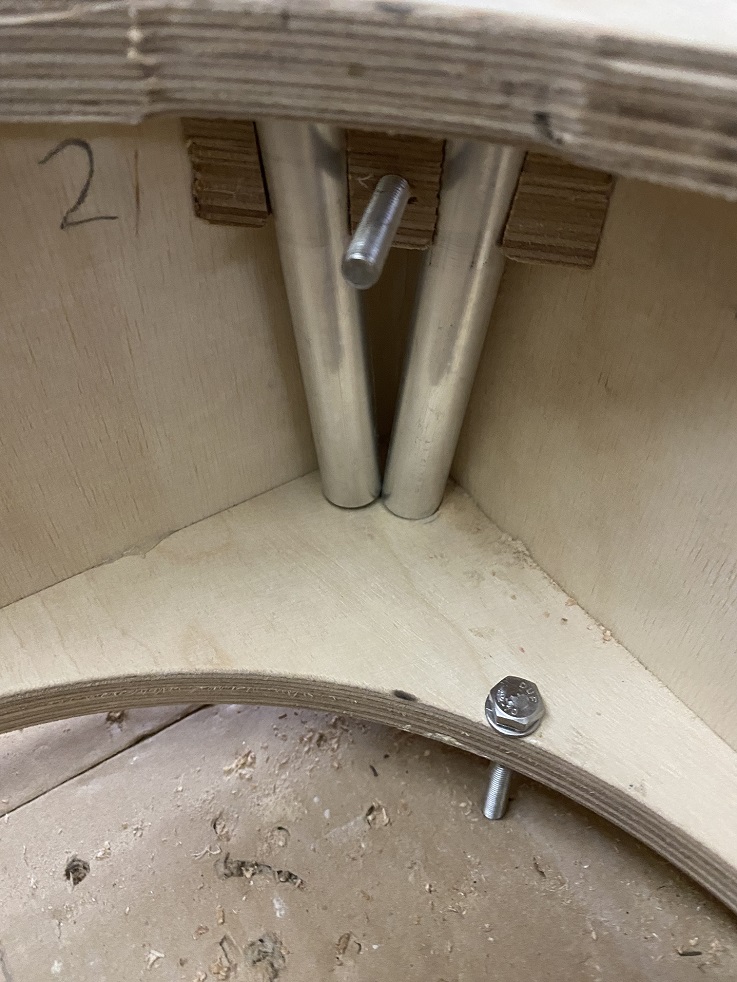

Die Alurohre werden am unteren Boden der Spiegelzelle fixiert

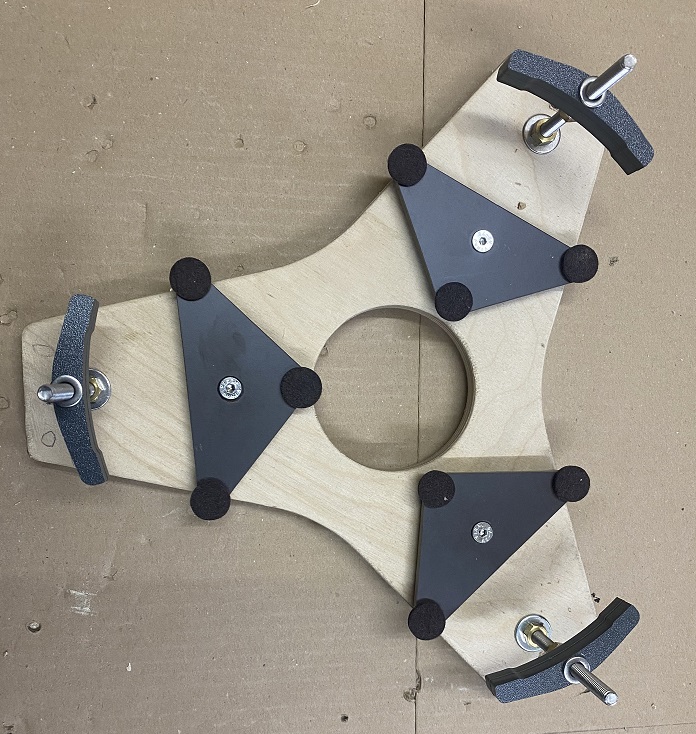

Spiegelzelle mit den 3 Segmente dienen zur seitlichen Fixierung des Hautspiegel,
die Dicke des Spiegel lässt sich so exakt einstellen.

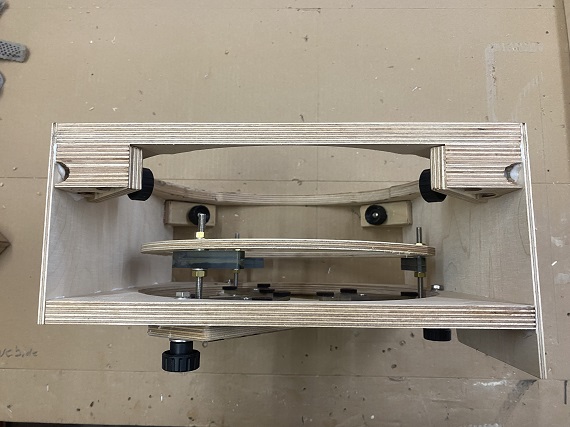

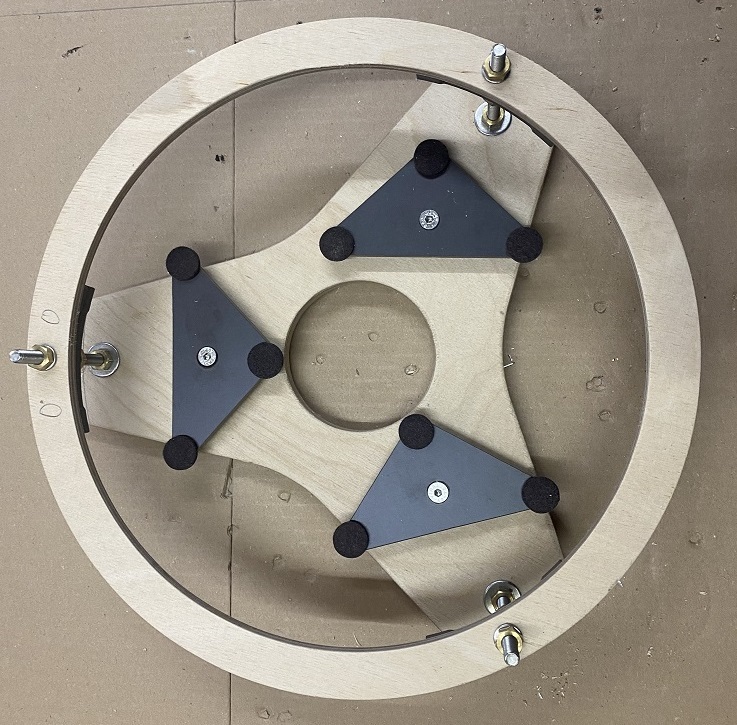

Spiegelzelle 9 Punkt mit Spiegelhalte Ring
Die Spiegeldicke ist durch die M 6 Gewindeschrauben einstellbar.
Der Spiegelhaltering darf nicht auf den Spiegel drücken 0,5 mm Abstand wird empfohlen.

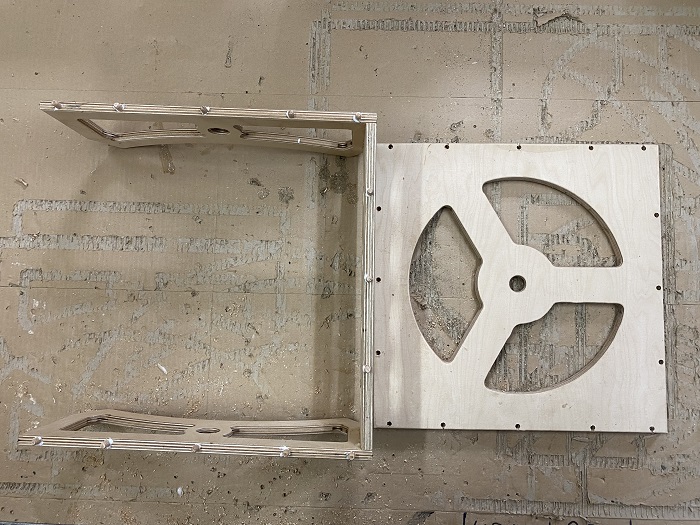

Die Rockerbox wird mit 6 mm Buche Dübel verleimt.

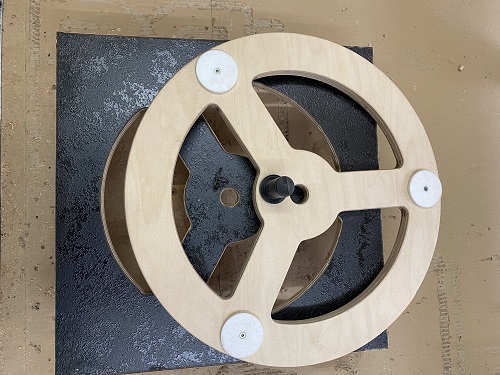

Die Basis der Rockerbox mit Teflon und die Unterseite mit HPL verleimt

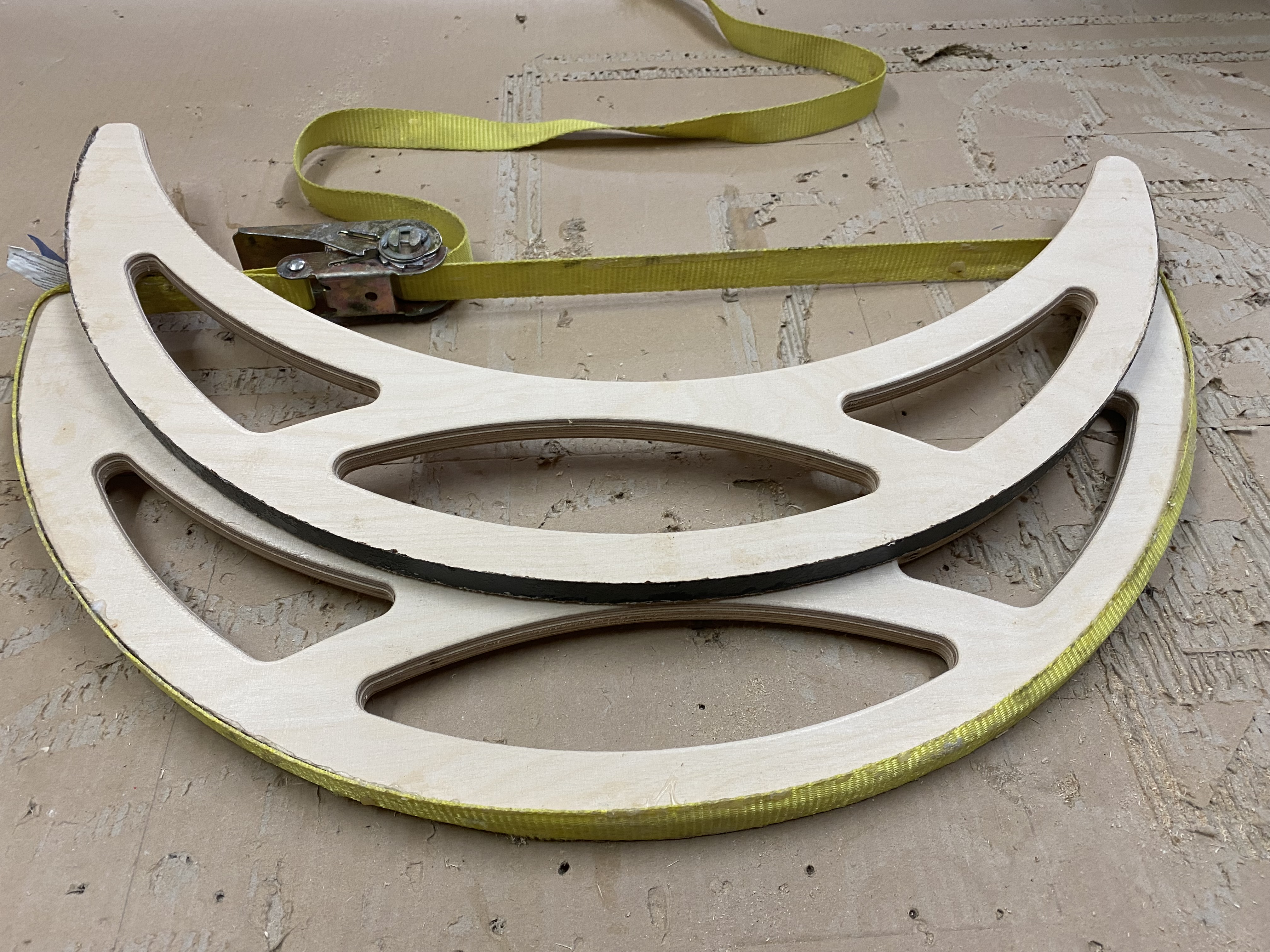

Das HPL wird mit Weisleim und Spanngurte an die Sichelhöhenräder angeleimt.
